Club Laguna: Forums

http://www.clublaguna2.com :: Ver tema - Reglace automatico de faros montado sin preinstalacion
 FAQ  •  Buscar  •  Miembros  •  Grupos de Usuarios   •  Registrarse  •  Perfil  •  Entre para ver sus mensajes privados  •  Conectar


Publicar nuevo temaResponder al temaPrinter-friendly version
Ver tema anterior Entre para ver sus mensajes privados Ver tema siguiente
Autor Mensaje
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 06 Dic 2008 21:15 Responder citandoVolver arriba

Hola a todos.
Con el fin de llevar el Kit de xenon que tengo instalado en el coche he hecho todo lo posible para que fuese lo mas legal posible. Hace tiempo instale en el coche el lavafaros y lo ultimo que me quedaba era esto. De echo he ido a la ITV y la he pasado sin problemas.

En las ñapas que he hecho hasta ahora he usado piezas originales, eso si de desguace. Las de esta ñapa las saque de 3 Lagunas distintos con xenon y el coste aproximado de todo ha sido de unos 50€. Eso si, siempre que cojais una pieza cojer tambien el conector con un poco de cacle.

Para esta ñapa nos hacen falta.....
-Los dos motores de los faros ya que son distintos a los que traen los lagunas sin xenon.Son mas gordos y traen el conector en la parte de abajo. Mas los conectores con unos 10 cm de cable.10€ los dos

- Sensor de altura trasero mas conector y 20 cm cable 20€

- Sensor/calculador delantero mas conector y 15 cm cable 20€

- Cable multihilos, yo he usado uno parecido al de una impresora en paralelo, unos 5 metros aunque me sobro mucho.

- Fundas termicas y estaño para los emplames de los cables.

Una cosa importante es que una vez que es te todo montado hay que pasar por renault para que le conecten la clip, borren todos los fallos memorizados en el calculador/sensor delantero y reseteen el sistema sino no funciona para nada. Asi que cuando lo monteis los motores no haran absolutamente nada hasta que os lo configuren.
Aunque este sistema es independiente de la UCH si tiene que ir conectado al conector de la clip bajo el cenicero para poder usar la red multiplexada para la reprogramacion y eso se hace conectando el sensor delantero, pin numero 5 al pin numero 7 del conector de la clip.






_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???

Ultima edición por johnkay el Sab, 06 Dic 2008 21:47, editado 2 veces
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 06 Dic 2008 21:28 Responder citandoVolver arriba

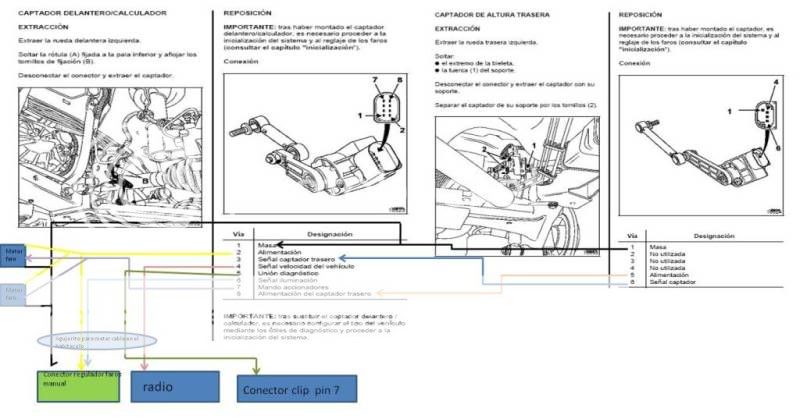

Bueno aqui teneis lo que os hace falta para el tema de las conexiones.
El cableado del sensor trasero hibicado en el tren de la rueda trasera izquierda entra al habitaculo por el pasarueda y luego sale del habitaculo por el pasarueda de la rueda delantera izquierda hasta el sensor delantero. Del sensor delantero sale otro "multicable" devuelta la habitaculo para las distientas conexiones que hay que hacer.
Tambien hay que llevar cables desde el sensor delantero hacia los dos motores de los faros.







_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 06 Dic 2008 21:39 Responder citandoVolver arriba

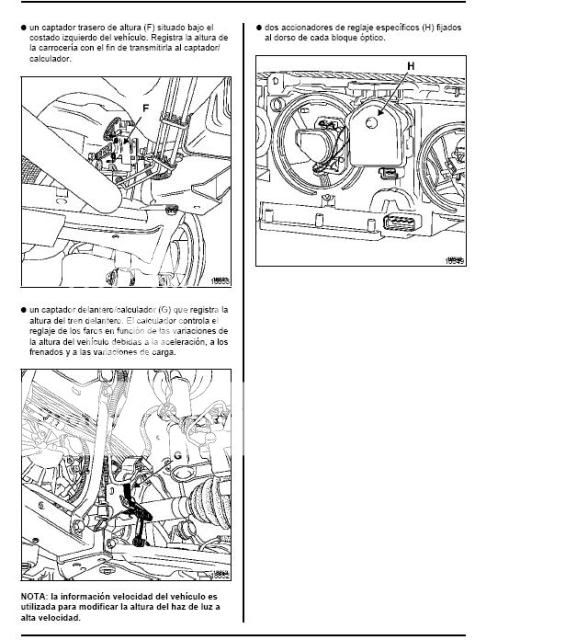

creo que con lo de arriba mas o menos queda claro el tema de las conexiones.

no obstante os pongo mas cositas.






_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 06 Dic 2008 21:53 Responder citandoVolver arriba

aqui las fotos del sensor trasero y el cablado









_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 06 Dic 2008 21:55 Responder citandoVolver arriba

El cable es que que se ve mas limpio, entra en la caja y de ahi va al habitaculo.



_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 06 Dic 2008 21:58 Responder citandoVolver arriba

ahora el delantero

esta es de donde va el sensor.



esta con el sensor ya montado-







_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 06 Dic 2008 22:02 Responder citandoVolver arriba

bueno, aqui se ve por donde pasan los cables desde el habitaculo al sensor y de vuelta al habitaculo. En la foto solo sale el cable que viene del sensor trasero, y el que ca del sensor delantero va hasta el conector del reglaje manual por el tapon que hay al lado del que esta usado por el cable en esta foto.



aqui veis el cable antes de empalmarlo al conector




y aqui ya conectado. Los cables naranja y blanco son los que van a la radio y al conector de la clip bajo el cenicero.




_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 06 Dic 2008 22:04 Responder citandoVolver arriba

y aqui un pequeño video de lo que hacen los faros a poner el contacto.

http://s387.photobucket.com/albums/oo317/johnkaycastano/?action=view&current=03122008005.flv


y colorin colorado este cuento se ha acabado.


Slds a todos
Johnny

_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Sab, 20 Dic 2008 10:05 Responder citandoVolver arriba

Por cierto, en el video , al hacer el coche el test inicial del reglaje, sube un faro antes que el otro. Esto debe ser porque los motores de las opticas son de coches distintos, un Espace y un Laguna.
Slds

_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
ment-canica
Colaborador
Colaborador



País:
Sexo:
Registrado: 28 octubre 2007
Mensajes: 112
Ubicación: LagunaII (Fase 1) Dynamique 1,9dCi 120 cv

Mensaje Publicado: Sab, 20 Dic 2008 11:15 Responder citandoVolver arriba

jonhkay:

A poco que te aburras llegrás a construir, partiendo de un cochecito de juguete, un Laguna de 300 cv o más.

Menuda currada. Felicidades

Aplauso Aplauso Aplauso Aplauso

_________________
F9Q 750. PK6 018. Enero 2003
Ver perfil de usuarioEnviar mensaje privado
hempel
Initiale
Initiale
" alt="" border="0"/>


País:
Sexo:
Registrado: 16 septiembre 2008
Mensajes: 470
Ubicación: laguna II 1.9 dci confor expression (julio 2005)

Mensaje Publicado: Dom, 21 Dic 2008 1:42 Responder citandoVolver arriba

buen trabajo,yo estoy estudiando el poder incorpoar al mio el xenon,pero lo veo muy dificil,lleva mucha historia. Aplauso
Ver perfil de usuarioEnviar mensaje privadoEnviar email
estepont
Moderador
Moderador



País:
Sexo:
Registrado: 09 abril 2008
Mensajes: 4292

Mensaje Publicado: Dom, 21 Dic 2008 12:32 Responder citandoVolver arriba

acojonante, eres un crack tio

_________________
Mercedes Benz W205 C 180. Gasolina

Honda Forza 300 abs
Ver perfil de usuarioEnviar mensaje privado
sideswipe
Initiale
Initiale



País:
Sexo:
Registrado: 29 enero 2007
Mensajes: 671
Ubicación: Koleos Dynamique 4x4 CVT Pack

Mensaje Publicado: Dom, 21 Dic 2008 14:21 Responder citandoVolver arriba

uuufff... que trabajo!!!! Aplauso Bravo Campeon ...

Felicitaciones, realmente es un trabajo de joyeria.

Este foro esta lleno de cracks Bravo

Suerte.
Hola

_________________
Photobucket
Ver perfil de usuarioEnviar mensaje privado
devil
Initiale
Initiale



País:
Sexo:
Registrado: 03 junio 2007
Mensajes: 462

Mensaje Publicado: Lun, 12 Ene 2009 23:44 Responder citandoVolver arriba

no entiendo lo de el conector de la radio,que tiene que ver? esos cables naranja y blanco yo los tengo sueltos


salu2
Ver perfil de usuarioEnviar mensaje privado
somonte
Socio Fundador
Socio Fundador



País:
Sexo:
Registrado: 05 diciembre 2004
Mensajes: 16479
Ubicación: Laguna 3 GrandTour 2.0dci Auto Initiale y Grand Modus Exception 1.2 tce

Mensaje Publicado: Mar, 13 Ene 2009 10:45 Responder citandoVolver arriba

Que bueno, que grande

asi se hace, si señor Bravo Bravo Campeon

_________________



www.revistadelmotor.es
Ver perfil de usuarioEnviar mensaje privadoVisitar sitio web del autorYahoo MessengerMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Vie, 30 Ene 2009 22:33 Responder citandoVolver arriba

no te guies por los colores de los cables de las fotos, ya que la instalacion del cableado se ha hecho con cables externos, y si hay coincidencia con los colores de los cables del coche es mera coincidencia.

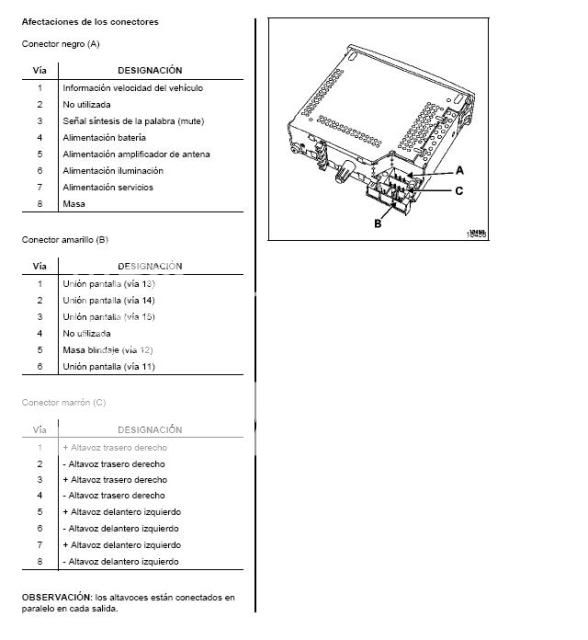

Lo de la radio es porque el captador que regula la altura tambien funciona en relacion a la velocidad. Se supone que a mayor velocidad el haz de luz ilumina mas lejos. Yo no lo noto.
Slds

_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
johnkay
Initiale
Initiale



País:
Sexo:
Registrado: 23 junio 2005
Mensajes: 419
Ubicación: Laguna II 1.9dci Expression Agosto 2002 Ñapeado con CARPC, Juani, Ctrl Veloc, Radar,etc

Mensaje Publicado: Jue, 09 Abr 2009 5:07 Responder citandoVolver arriba

por cierto, alguien nota si cambia mucho el haz de luz en funcion de la velocidad?

Slds

_________________
Johnny
Me quedo sin ideas sobre que mas hacerle al coche!!! Perdere este Hobby???
Ver perfil de usuarioEnviar mensaje privadoEnviar emailMSN Messenger
javierguisado
Initiale
Initiale



País:
Sexo:
Registrado: 27 diciembre 2008
Mensajes: 199

Mensaje Publicado: Jue, 09 Abr 2009 9:24 Responder citandoVolver arriba

pues yo no lo noto Nosena

_________________
Renaul laguna ll fase l 1.9 dci 120 cv.
dynamique Grand tour, faros xenón,8 airbags

Ver perfil de usuarioEnviar mensaje privado
ea1ddo
Initiale
Initiale



País:
Sexo:
Registrado: 06 mayo 2009
Mensajes: 58
Ubicación: Laguna 2005

Mensaje Publicado: Jue, 07 May 2009 11:41 Responder citandoVolver arriba

Hola,

¿Por que no me salen las fotos del montaje?

Gracias

Máximo
Ver perfil de usuarioEnviar mensaje privado
LopCort
Initiale
Initiale



País:
Sexo:
Registrado: 16 noviembre 2005
Mensajes: 87
Ubicación: Laguna Expression 1.9 dci 120cv

Mensaje Publicado: Vie, 15 May 2009 18:12 Responder citandoVolver arriba

hola johnny he conseguido los dos captadores de delante y atras por 30€ los dos con cable en un desguace pero no he encontrado los motores de xenon......mi pregunta es...los motores son obligatorios cambiarlos???

Saludos!!
Ver perfil de usuarioEnviar mensaje privado
Mostrar mensajes de anteriores:
Publicar nuevo temaResponder al temaPrinter-friendly version
Ver tema anterior Entre para ver sus mensajes privados Ver tema siguiente
Puede publicar nuevos temas en este foro
No puede responder a temas en este foro
No puede editar sus mensajes en este foro
No puede borrar sus mensajes en este foro
No puede votar en encuestas en este foro
Tu no puedes subir archivos en este foro
Tu no puedes descargar archivos en este forom



Powered by phpBB © 2001 phpBB Group

Version 2.0.6 of PHP-Nuke Port by Tom Nitzschner © 2002 www.toms-home.com
Forums ©
Entra
Todos los logos y marcas son propiedad de sus respectivos dueños. Los comentarios son propiedad de quienes los escriban, lo demás © 2004 por mi.
Puedes poner en tu web nuestras noticias usando el backend.php o ultramode.txt
Web site engine code is Copyright © 2003 by PHP-Nuke. All Rights Reserved. PHP-Nuke is Free Software released under the GNU/GPL license.
Nuke ET Copyright © 2004 por Truzone.
 Página Generada en: 0.458 segundos 65 llamadas a la base de datos
:: fisubsilver shadow phpbb2 style by Daz :: PHP-Nuke theme by coldblooded (www.nukemods.com) ::
